H742X液動池底排泥閥
H742X液動池底排泥閥又名池底快開排泥閥，主要安裝于各類池子底部，作排除泥沙用。是上海滬山閥門廠結合國外先進技術自主開發生產，是現目前國內質量最穩定的排泥閥。
詳細介紹
H742X液動池底排泥閥產品概述：
H742X液動池底排泥閥又名池底快開排泥閥，主要安裝于各類池子底部，作排除泥沙用。是上海滬山閥門廠結合國外先進技術自主開發生產，是現目前國內質量最穩定的排泥閥。還可為用戶按需生產和加工定制。
H742X液動池底排泥閥常溫工作原理：
本類閥門由閥體，液壓缸，活塞，閥桿，閥瓣組成。液壓缸是液體工具，液體作為動力，活塞，閥桿作為開關。開啟只需要一分鐘可以打開閥板，此閥必須配用手動換向閥或電磁閥可遠距離控制排泥閥開關。該閥密封件性能強，開關靈活，檢修方便，使用壽命長等特點，壽命可長達五年以上。用換向閥改變流體進入液壓缸的上腔或下腔推動活塞運動，并帶動閥板升降，使閥開啟或關閉達到流體通斷。JM742X隔膜式池底排泥閥用于自來水公司或其他公司的各類水池、排除內泥沙。
H742X液動池底閥性能及特點：
1、液壓缸工作介質用于清水，壓力取之于自來水自身壓力，無需另加設備。
2、用電磁換向閥與液壓缸配套便于實現自控，遠控或集中控制。
H742X液動池底閥技術參數：
閥體部分 | 型號 | H742X-10 | H742X-16 | |
公稱壓力（MPa） | 1.0 | 1.6 | ||
試驗 壓力 | 密封（MPa） | 1.1 | 1.76 | |
強度（MPa） | 1.5 | 2.4 | ||
適用介質 | 水 | |||
溫度（°C） | <80 | |||
驅動部分 | 驅動介質 | 水（使用壓縮空氣，訂貨時注明） | ||
驅動壓力（MPa） | 0.3—1.0 | |||
介質溫度（°C） | <50 | |||
控制部分 (另配) | 控制器輸入電壓（V） | Ac220 | ||
電磁閥線圈電壓（V） | Ac220 | |||
電磁閥線圈功力（W） | 10—15 | |||
H742X液動池底閥性能參數：
適用溫度 | 常溫 |
液壓缸工作壓力 | 0.3－1.0MPa |
液壓缸驅動介質 | 清水、空氣、油 |
H742X液動池底閥零部件材料：
零件名稱 | 閥座 | 閥瓣 | 閥桿 | 缸體 | 活塞板 | 活塞皮碗 |
材料牌號 | HT200 | HT200 | 不銹鋼 | HT200 | HT200 | 耐磨丁晴橡膠 |

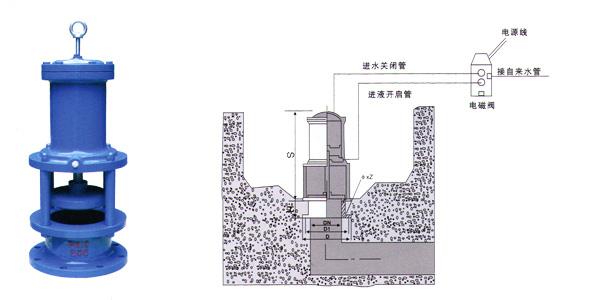

H742X液動池底閥外形連接尺寸：
H742X－1.0 | 接管螺紋G | 閥桿材料 | |||||
H | S | D | D1 | Z－Фd | |||
150 | 110 | 490 | 280 | 240 | 8-23 | 1/2’’ | 不銹鋼 |
200 | 110 | 534 | 335 | 295 | 8-23 | 1/2’’ | 不銹鋼 |
250 | 110 | 570 | 390 | 350 | 12-23 | 1/2’’ | 不銹鋼 |
300 | 140 | 610 | 440 | 400 | 12-23 | 3/4’’ | 不銹鋼 |
400 | 140 | 710 | 565 | 515 | 16-25 | 1’’ | 不銹鋼 |
500 | 160 | 310 | 670 | 620 | 20-25 | 1’’ | 不銹鋼 |
