J44H角式截止閥
J44H角式截止閥進出口通道不在同一方向上而成90°直角,流體通過閥門時會改變流體方向,因此會產生一定的壓力降。
詳細介紹
角式截止閥,J44H角式截止閥進出口通道不在同一方向上而成90°直角,流體通過閥門時會改變流體方向,因此會產生一定的壓力降。角式截止閥的最大優點是可以把閥門安裝在管路系統的拐角處,這樣既節約了90°彎頭,又便于操作。因此,這類閥門最適合在化肥廠的合成氨生產系統中和天然氣、化工、石化、石油、造紙、采礦、電力、液化氣、食品、給排水、市政、機械設備配套、電子工業，城建等領域。
J44H角式截止閥產品特點：
1、結構簡單，制造和維修比較方便
2、工作行程小，啟閉時間短
3、密封性好，密封面間磨擦力小，壽命較長
J44H角式截止閥應用規范：
遵循規范 | STANDARD |
設計與制造 | GB 12233/GB 12235 |
結構長度 | GB 12221/JB96（長系列） |
結構長度 | GB78/JB79（GB、HG、SH） |
壓力試驗 | GB/T 13927 |
標志 | GB 12220 |
供貨 | GB/T12252 |
J44H角式截止閥主要外形尺寸1.6MPa
DN | in | L | D | D1 | D2 | f | b | z-φd | Do | H1 | H2 | W |
15 | 1/2 | 65/90 | 95 | 65 | 45 | 2 | 14 | 4-φ14 | 100 | 240 | 265 | 7 |
20 | 3/4 | 75/95 | 105 | 75 | 55 | 2 | 16 | 4-φ14 | 100 | 245 | 270 | 7.5 |
25 | 1 | 80/100 | 115 | 85 | 65 | 2 | 16 | 4-φ14 | 120 | 250 | 275 | 8.5 |
32 | 2 1/4 | 95/105 | 135 | 100 | 78 | 2 | 18 | 4-φ18 | 140 | 260 | 290 | 12 |
40 | 2 1/2 | 100/115 | 145 | 110 | 85 | 2 | 18 | 4-φ18 | 140 | 290 | 325 | 14 |
50 | 2 | 115/125 | 160 | 125 | 100 | 2 | 20 | 4-φ18 | 160 | 300 | 335 | 19 |
65 | 2 1/2 | 145 | 180 | 145 | 120 | 2 | 20 | 4-φ18 | 180 | 355 | 400 | 27 |
80 | 3 | 155 | 195 | 160 | 135 | 2 | 22 | 4-φ18 | 240 | 400 | 450 | 42 |
100 | 4 | 175 | 215 | 180 | 155 | 2 | 24 | 8-φ18 | 240 | 455 | 495 | 50 |
125 | 5 | 200 | 245 | 210 | 185 | 2 | 26 | 8-φ18 | 280 | 530 | 560 | 64 |
150 | 6 | 240/225 | 280 | 240 | 210 | 2 | 28 | 8-φ23 | 320 | 605 | 650 | 85 |
200 | 8 | 275 | 335 | 295 | 265 | 2 | 30 | 8-φ23 | 360 | 650 | 770 | 155 |

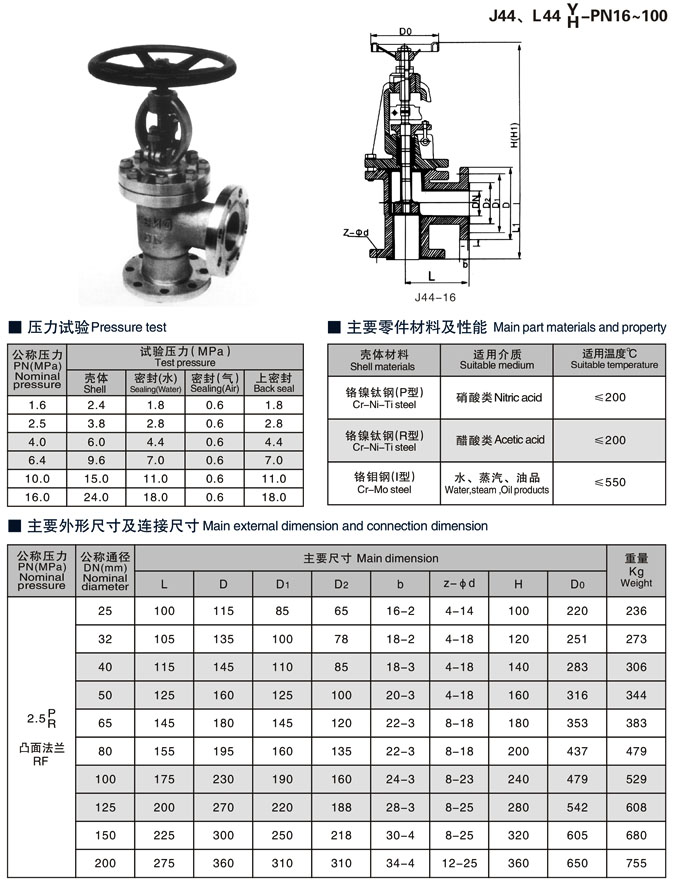

J44H角式截止閥尺寸圖：
