當前位置: 網站首頁 > 產品展示 > 球閥 > 三通球閥

電動Y型三通球閥

  • 電動Y型三通球閥

?電動Y型三通球閥,120°電動Y型三通球閥,135°電動Y型三通球閥

詳細介紹

電動Y型三通球閥 產品概述


電動Y型三通球閥有120度夾角和135度夾角2種形式，分別適用于不同的管道夾角場合使用。三通球閥和電動執行器或氣動執行器連接后，組成電動Y型三通球閥和氣動Y型三通球閥，從而顯示了遠程對閥門的控制（控制開關或調節流量大小），根據介質使用溫度選擇合適的閥座密封圈，PTFE密封適合在溫度≤150度，PPL密封圈適合在溫度≤250度，金屬合金鋼密封圈適合在溫度≤400度場合下使用。廣泛用于控制氣體、液體、粉末、蒸汽、油品等場合。


電動Y型三通球閥 技術參數



公稱通徑

DN50~DN250

閥體材質

WCB、304不銹鋼、316不銹鋼等

連接形式

法蘭式

壓力等級

PN1.6、2.5、4.0、6.4MPa

結構形式

120度Y型、135度Y型

適用介質

粉體、水液、氣體等

電動Y型三通球閥 設計標準



設計標準

GB/T12237

結構長度

GB/T12221

連接法蘭

GB/T911、\JB/T79

試驗和檢驗

GB/T13927 、 JB/T9092

電動Y型三通球閥 執行機構參數



執行器類別

CH系列執行器參數

HQ系列執行器參數

電源電壓

標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC

輸出力矩

50N·M～2000N·M

50N·M～3000N·M

動作范圍

0～90° 0～360°

0～90°、0°～270°可選

控制方式

開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)

動作時間

15秒/30秒/60秒

18S～112S

保護裝置

過熱保護

內置過熱保護、過載保護

環境溫度

-30°～60°

-20℃～+70℃

手動操作

同附帶手柄操作

機械離合機構，配手輪操作

機械限位

電氣、機械二重限位

2個外部調整螺栓

防護等級

IP65

IP65、IP67、可定制IP68

防爆等級

無防爆

ExdⅡ BT4,ExdⅡ CT6

位置測量

可選裝開關或電位計

電位計、比例控制單元

驅動電機

8W/E

鼠籠式異步電機

進線接口

PE1/2〞進線線鎖

2個 PF 3/4"

殼體材料

鋁合金

鋼，鋁合金，鋁青銅，聚碳酸脂

外涂層

干粉，環氧聚酯，具有超強防腐功能

采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點

電動Y型三通球閥 性能規范



試驗標準

公稱壓力（Mpa）

壓力級（class）

JIS(Mpa)

試驗壓力(Mpa)

1.6

2.5

4.0

6.4

10.0

150

300

600

10K

20K

強度試驗

2.4

3.8

6.0

9.6

15.0

3.1

7.8

15.3

2.4

3.8

密封試驗

1.8

2.8

4.4

7.0

11.0

2.2

5.6

11.2

1.5

2.8

氣密試驗

0.5～0.7

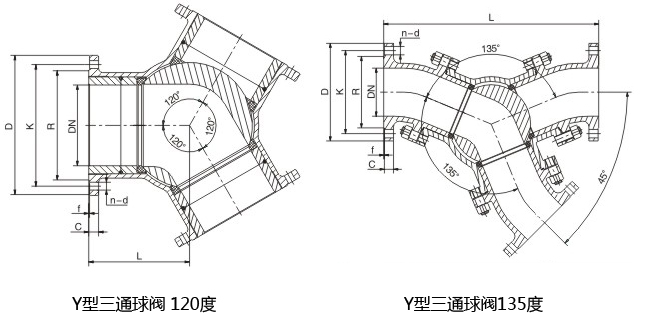

結構圖


電動Y型三通球閥結構圖
電動Y型三通球閥 連接尺寸


120度Y型三通球閥尺寸

DN

L

D

K

R

C

f

n-d

50

110

160/165

125

100

20

3

4-18

65

130

180/185

145

120

20

3

4-18

80

150

195/200

160

135

20

3

8-18

100

170

215/220

180

155

22

3

8-18

125

190

245/250

210

185

22

3

8-18

150

210

280/285

240

210

24

3

8-23

200

245

335/340

295

265

24

3

12-23

250

290

405

355

320

30

3

12-25

135度Y型三通球閥尺寸

DN

L

D

K

R

C

f

n-d

50

340

160/165

125

100

20

3

4-18

65

400

180/185

145

120

20

3

4-18

80

410

195/200

160

135

20

3

8-18

100

460

215/220

180

155

22

3

8-18

125

560

245/250

210

185

22

3

8-18

150

660

280/285

240

210

24

3

8-23

200

800

335/340

295

265

24

3

12-23

250

1030

405

355

320

30

3

12-25

300

1140

460

410

375

30

4

12-25
