J61Y/H焊接截止閥
J61Y焊接截止閥,J61H焊接截止閥的啟閉件是塞形的閥瓣，密封上面呈平面或錐面，閥瓣沿閥座的中心線作直線運動。
詳細介紹
J61Y焊接截止閥,J61H焊接截止閥工資原理：
J61Y焊接截止閥,J61H焊接截止閥的啟閉件是塞形的閥瓣，密封上面呈平面或錐面，閥瓣沿閥座的中心線作直線運動；截止閥閥桿開啟或關閉行程相對較短，并具有非常可靠的切斷動作，使得它適合作為介質的切斷或調節及節流使用。
截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。從自密封的閥門出現后，截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少；同時，在介質作用下，這種形式的閥門也較嚴密。
J61H、J61Y型PN200~PN320高溫對接焊電站截止閥適用于公稱壓力PN200~PN320及P54/100V-P57/170V，工作溫度≤540℃(其中P57/170V工作溫度為570℃)的石油、化工、水力、火力電站各種系統的管路中，切斷或接通管路介質。
J61Y焊接截止閥,J61H焊接截止閥性能特點：
①閥門中腔采用壓力自緊式密封結構，密封性能越好，支管兩端為焊接結構，焊接坡口可按標準或用戶要求配接；
②閥瓣、閥座的密封面采用司太立鈷基硬質合金堆焊而成，耐磨、耐高溫，抗擦傷性能好、使用壽命長；
③閥桿經調質和表面氮化處理，有良好的搞腐蝕性和抗擦傷性；
④閥蓋填料函深度合理，填料加緩蝕劑，密封可靠。
J61Y焊接截止閥,J61H焊接截止閥產品用途：
焊接截止閥也稱電站專用截止閥，電站焊接截止閥與其他截止閥產品相比的特點是高溫高壓，獨特的自密封設計，壓力越高，密封越可靠。由于性能技術特性、工況的特殊使產品也形成了其他產品所替代不了的特點。高溫高壓焊接截止閥制造驗收技術條件按日本火力發電用閥門標準E101的規定。磅級電站截止閥的結構長度按E101的規定。閥體焊接坡口按ANSI B16.25的規定或按用戶提供的尺寸。閥蓋填料函嘗試合理，填料加緩蝕劑，密封可靠，開關平穩。高溫高壓電站焊接截止閥具有上密封結構,保證閥門開啟運行時閥桿處不會外漏。
焊接截止閥外形尺寸表：
公稱通徑 | 主要外形尺寸和I連接尺寸 | ||||||
L | D1 | D2 | D3 | α970 | H | Do | |
J61Y-100、200、250、320 J61Y-P54/100V、P54/140V、P54/170V | |||||||
10 | 120 | 12 | 25 | ／ | 37.5° | 185 | 140 |
15 | 150 | 17 | 36 | ／ | 37.5° | 247 | 200 |
20 | 170 | 22 | 42 | ／ | 37.5° | 248 | 200 |
25 | 170 | 26 | 42 | ／ | 37.5° | 248 | 240 |
32 | 180 | 31 | 44 | ／ | 37.5° | 248.5 | 280 |
40 | 230 | 38 | 60 | ／ | 37.5° | 440 | 280 |
50 | 350 | 50 | 82 | ／ | 32° | 450 | 320 |
65 | 330 | 69 | 100 | 110 | 32° | 669 | 400 |
80 | 470 | 84 | 108 | 130 | 32° | 669 | 450 |
100 | 560 | 107 | 144 | 165 | 32° | 755 | 500 |
J61Y-P55/100V、P55/140V、P55/170V J61Y-P57 /100V、P57/140V、P57/170V | |||||||
10 | 120 | 12 | 28 | ／ | 37.5° | 189 | 140 |
15 | 150 | 17 | 40 | ／ | 37.5° | 250 | 200 |
20 | 170 | 22 | 46 | ／ | 37.5° | 252 | 200 |
25 | 170 | 26 | 46 | ／ | 37.5° | 254 | 240 |
32 | 180 | 31 | 49 | ／ | 37.5° | 254 | 280 |
40 | 230 | 38 | 60 | ／ | 37.5° | 440 | 280 |
50 | 350 | 50 | 90 | ／ | 32° | 455 | 320 |
65 | 330 | 69 | 104 | 110 | 32° | 630 | 400 |
80 | 470 | 84 | 110 | 140 | 32° | 672 | 450 |
100 | 560 | 107 | 148 | 170 | 32° | 761 | 500 |

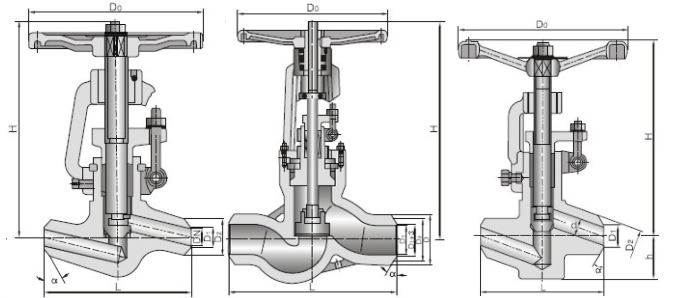

J61Y焊接截止閥,J61H焊接截止閥結構圖:
