H41W升降式止回閥
上海眾野閥門有限公司在生產H41W升降式止回閥中有著精湛的技術與先進的設備，選型請提供升降式止回閥的口徑、壓力、介質、材質等參數。
詳細介紹
H41W升降式止回閥概述：
H41W升降式止回閥,不銹鋼升降式止回閥的啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的。主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。選用于公稱壓力PN1.6～6.4MPa,工作溫度-29～550℃的石油、化工、火力電站等各種工況的管路上。不銹鋼止回閥適用介質為：水、油品、蒸汽等。
H41W不銹鋼止回閥結構與特點：
1、選材考究，符合國內、外相關標準，材料的全面質量高。
2、密封副配對先進合理，閥瓣、閥座密封面采用鐵基合金或司太立（Stellite）鈷基硬質合金堆焊面成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好，使用壽命長。
3、H41W不銹鋼止回閥按國家標準GB/T12235設計制造。
4、H41W不銹鋼止回閥采用各種配管法蘭標準及法蘭密封型式，滿足各種工程需要及用戶要求。
5、不銹鋼止回閥閥體材料品種齊全，墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
可按用戶要求設計制造不同結構形式和連接形式的止回閥，為各種設備配套使用。
H41W升降式止回閥性能規范：
| 閥體材料 | 公稱壓力 (MPa) | 工作溫度 (℃) | 適用介質 | |
| 碳 鋼 | 1．6-6．4 | ≤425 | 水、油品、蒸汽 | |
| 10．0、16．0 | ≤450 | ／ | ||
| 不銹鋼 | P | 1．6-16．0 | ≤200 | 硝酸類 |
| R | ／ | ／ | 醋酸類 | |
| 鉻鎳鈦 耐熱鋼 | PI | 1．6-6．4 | ≤550 | 石油、石油產品 |
| 鉻鉬鋼 | 1．6-16．0 | ≤550 | 油 | |

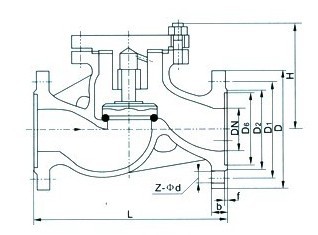

H41W升降式止回閥主要外形尺寸：
| 公稱壓力 PN | 公稱通徑 DN | 主要連接尺寸 | 外形 尺寸 | ||||||||
| L | D | D 1 | D 2 | D 6 | b | f | f 1 | Z-φd | H | ||
| 1.6MPa | 40 | 200 | 145 | 110 | 85 | - | 16 | 2 | - | 4-18 | 95 |
| 50 | 230 | 160 | 125 | 100 | - | 16 | 2 | - | 4-18 | 105 | |
| 65 | 290 | 180 | 140 | 120 | - | 18 | 2 | - | 4-18 | 120 | |
| 80 | 310 | 195 | 165 | 135 | - | 20 | 3 | - | 8-18 | 130 | |
| 100 | 350 | 215 | 180 | 155 | - | 20 | 3 | - | 8-18 | 140 | |
| 125 | 400 | 245 | 210 | 185 | - | 22 | 3 | - | 8-12 | 155 | |
| 150 | 480 | 280 | 240 | 210 | - | 24 | 3 | - | 8-23 | 180 | |
| 200 | 600 | 335 | 295 | 265 | - | 26 | 3 | - | 12-23 | 215 | |
