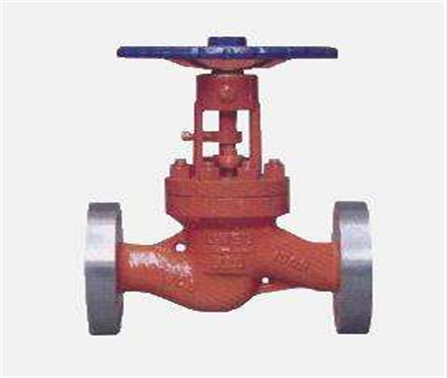

L/J46Y高壓平衡式截止閥

  • L/J46Y高壓平衡式截止閥

L/J46Y高壓平衡式截止閥都是屬于油田閥門系列的一種，常用的為高壓、鍛鋼的油田閘閥、油田截止閥兩種，油田上使用的閥門都是必須是密封面非常好的。

詳細介紹

L/J46Y高壓平衡式截止閥概述：

L/J46Y高壓平衡式截止閥都是屬于油田閥門系列的一種，常用的為高壓、鍛鋼的油田閘閥、油田截止閥兩種，油田上使用的閥門都是必須是密封面非常好的，每一年油田上使用的閥門占總額的％20所以油田上使用油田閥門的量還是很大的.適用于油田高壓注水系統，起截止、調節流量用。L/J46 高壓平衡式截止閥于油田系統。起截止、調節、止回用。特別適用于配水間高壓節流注水系統。特別適用于配水間高壓節流注水系統。

結構示意圖

L/J46 高壓平衡式截止閥結構示意圖

DN16～45
(JLH)L/J46Y JLH多功能閥
(JLH）L/J46X多功能閥
T/J48F 101高壓調節閥
HPT48Y高壓調節閥

外形及連接尺寸

公稱壓力
PN(MPa)		 公稱通徑
DN(mm0		 外形尺寸
L Dn D H D0
16
20		 25 216 23 42 300 200
32 229 29 54 325 240
40 241 36 60 355 240
50 280 45 73 395 300
65 330 58 89 420 320
80 368 72 108 460 360
100 457 90 133 508 400
125 533 115 152 530 500
150 610 135 194 650 550
200 660 180 245 690 600
25
35
45		 25 216 23 42 300 200
32 229 29 54 325 240
40 241 36 60 355 240
50 280 45 73 395 300
65 330 58 89 420 320
80 381 72 108 460 360
100 457 90 133 508 400
125 633 115 152 530 500
150 610 135 194 650 550

外形及連接尺寸

公稱壓力
PN(MPa)		 公稱通徑
DN(mm0		 外形尺寸
L L1 H Dn D1 D b D0
16
20		 40 240 370 355 36 88.8 120 20 280
50 280 432 395 45 88.8 120 20 300
65 330 490 425 58 88.8 120 20 360
80 368 568 460 72 107.8 140 20 400
25
35
45		 40 240 370 355 36 88.8 120 20 280
50 280 432 395 45 88.8 120 20 300
65 330 490 425 58 88.8 120 20 360
80 381 581 460 72 107.8 140 20 400

注：L1=L+對焊卡箍頭
