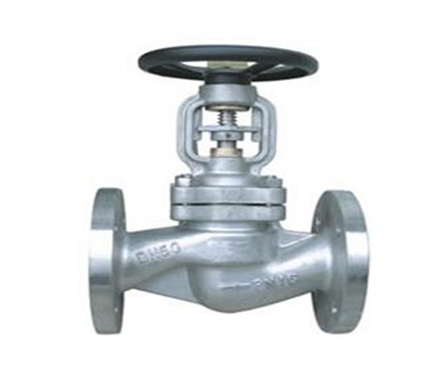

不銹鋼波紋管截止閥
WJ41W不銹鋼波紋管截止閥是一種常用的密封性良好的截止閥，也是波紋管截止閥的一種升級產品，材質為整體不銹鋼材質，除了金屬波紋管，其他閥體、閥蓋都為不銹鋼304、316、317等各種不銹鋼材質。
詳細介紹
一、不銹鋼波紋管截止閥產品概述：
不銹鋼波紋管截止閥是一種常用的密封性良好的截止閥，也是波紋管截止閥的一種升級產品，材質為整體不銹鋼材質，除了金屬波紋管，其他閥體、閥蓋都為不銹鋼304、316、317等各種不銹鋼材質。它的密封是波紋管結構，所以稱之為波紋管截止閥，這樣的配置可以減少介質的泄露，提高工作效率，保證管道設備的安全運行。不銹鋼波紋管截止閥密封面材質為堆焊Co基硬質合金，閥桿都是由氮化處理，有良好的抗腐和抗摩擦性能，常用的波紋管截止閥標準一般都是美標、德標用的比較多,不銹鋼波紋管截止閥，具有密封性能好、輕便、維修方便、簡單等優勢。
二、不銹鋼波紋管截止閥執行標準：
結構形式 | BB-BG-OS & Y |
驅動方式 | 手動 |
電動 | |
設計標準 | ASME B16.10、BS1873 |
結構長度 | ASME B16.10 |
連接法蘭 | ASME B16.5 |
試驗和檢驗 | API598 |
三、不銹鋼波紋管截止閥性能規范：
公稱壓力（LB） | 殼體試驗壓力（MPa） | 密封試驗壓力(MPa) | 適用溫度(℃) | 使用介質 |
150 | 3.0 | 2.2 | ≤350℃ | 水、蒸汽、油品等 |
300 | 7.5 | 5.5 | ||
600 | 15.0 | 11.0 | ||
900 | 22.5 | 16.5 |
四、不銹鋼波紋管截止閥主要零部件材料：
序號 | 名稱 | 材質 |
1 | 閥體 | ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M |
2 | 閥瓣 | ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L |
3 | 對開圓環 | ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L |
4 | 閥瓣蓋 | ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L |
5 | 閥桿 | ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L |
6 | 墊片 | 柔性石墨+不銹鋼 |
7 | 閥蓋 | ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M |
8 | 波紋管組件 | ASTM A182-F304、F316、F321、F304L、F316L |
9 | 填料 | 柔性石墨 |
10 | 填料壓蓋 | ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M |
11 | 閥桿螺母 | 銅合金 |
12 | 手輪 | ASTM A536 Gr.60-40-18、A216-WCB |
13 | 定位片 | 45、WCB、304、316、304L、316L |
14 | 雙頭螺栓 | ASTM A193-B7、A320-B8、A193-B8M |
15 | 六角螺母 | ASTM A194-2H、A194-8、A194-8M |
五、不銹鋼波紋管截止閥結構圖：
